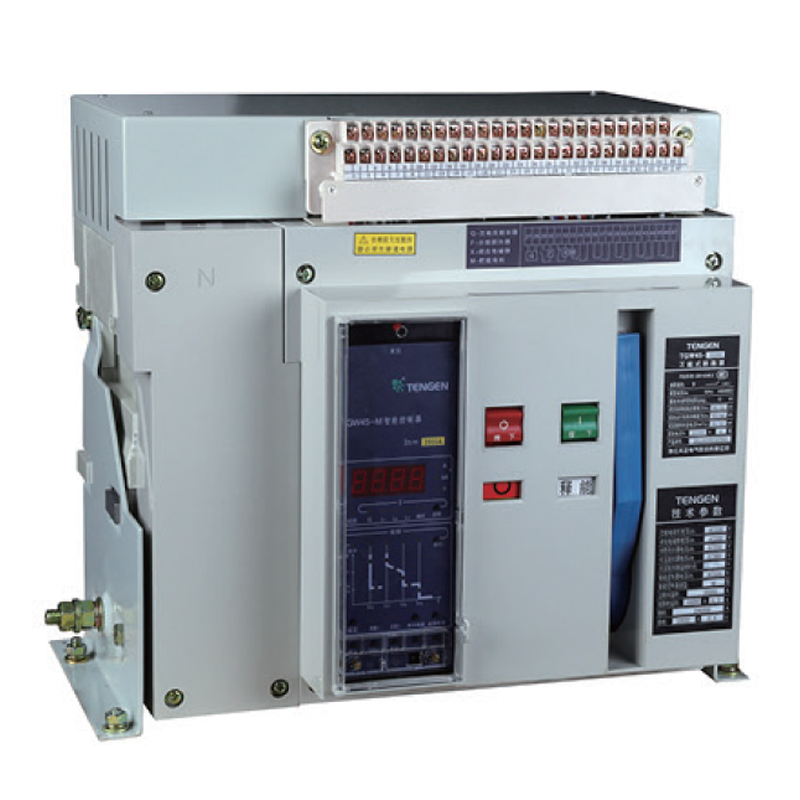

天正电气 TGW45 框架断路器
产品型号：TGW45-1000/4P 800A 抽屉水平 2H型 AC380V
订货号：01050082568
必选配附件（请另购）： -
脱扣器额定电流： 800A
接线方式： 上下水平后接线
框架电流： 1000A
已配置附件： 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，欠电压脱扣器380VAC，门框，接线螺钉，相间隔板
分断能力： 42KA
测量显示功能： 电流，电压，功率，电能，频率
保护功能： LSIG
极数： 4P
额定电压： 400VAC
脱扣单元： 2H
安装方式： 抽屉式
库存：0
以下是天正电气 TGW45 框架断路器其他型号
型号 | 订货号
面价
折扣价
库存
货期
数量
TGW45-3200/3P 2000A 抽屉水平 AC220V 欠压延时3S 5组转换触头(长排)
3200A 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，门框，接线螺钉，长排 电流，电压，频率 辅助触头5C/O，欠电压延时脱扣器220VAC3S M LSIG 上下水平后接线 3P 400VAC 抽屉式 100KA 2000A
¥34311.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 800A 固定水平 AC380V
80KA M 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，欠电压脱扣器380VAC，门框，接线螺钉 4P 2000A 400VAC - 上下水平后接线 电流，电压，频率 800A 固定式 LSIG
¥21602.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 630A 抽屉水平 AC380V 欠压延时1S
3P 上下水平后接线 630A 80KA LSIG 电流，电压，频率 400VAC 2000A 抽屉式 欠电压延时脱扣器380VAC1S M 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，门框，接线螺钉
¥18222.00
登录享折扣
0
填写数量
显示货期
TGW45-1000/4P 1000A 抽屉水平 AC220V 欠压AC380V延时3S
分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉，相间隔板 1000A 4P M 欠电压延时脱扣器380VAC3S LSIG 42KA 1000A 抽屉式 400VAC 电流，电压，频率 上下水平后接线
¥25391.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 630A 固定水平 2H型 AC220V 无欠压
2000A 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 LSIG 电流，电压，功率，电能，频率 400VAC - 固定式 2H 80KA 3P 上下水平后接线 630A
¥15742.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 1000A 固定水平 AC380V 配相间隔板
LSIG 固定式 400VAC 1000A 电流，电压，频率 上下水平后接线 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，欠电压脱扣器380VAC，门框，接线螺钉 3P 80KA M 相间隔板 2000A
¥16523.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 630A 固定水平 AC380V
分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，欠电压脱扣器380VAC，门框，接线螺钉 上下水平后接线 630A - 80KA 400VAC M 4P LSIG 电流，电压，频率 2000A 固定式
¥20767.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 500A 抽屉水平 AC220V
LSIG 400VAC 2000A M 上下水平后接线 抽屉式 500A 电流，电压，频率 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，欠电压脱扣器220VAC，门框，接线螺钉 80KA 3P -
¥17212.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 200A 抽屉水平 AC380V
3P 电流，电压，频率 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，欠电压脱扣器380VAC，门框，接线螺钉 抽屉式 80KA 400VAC 上下水平后接线 200A LSIG - M 2000A
¥17212.00
登录享折扣
0
填写数量
显示货期
TGW45-2000H/3P 1000A 抽屉水平 2H型 AC220V 无欠压 带按钮锁 配相间隔板
2H 3P 2000A 抽屉式 90KA LSIG 相间隔板，按钮锁 上下水平后接线 1000A 电流，电压，功率，电能，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉
¥21252.00
登录享折扣
0
填写数量
显示货期
TGW45-3200/3P 2500A 抽屉水平 AC220V(3P+N)T型(穿孔125*10)(长排)
LSIG 400VAC 3P+N互感器（T型） 3200A 2500A 上下水平后接线 抽屉式 100KA M 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，欠电压脱扣器220VAC，门框，接线螺钉，长排 3P 电流，电压，频率
¥34141.00
登录享折扣
0
填写数量
显示货期
TGW45-3200H/3P 3200A 固定水平 AC220V(长排)
3200A 100KA M 3200A 3P 固定式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，欠电压脱扣器220VAC，门框，接线螺钉 -
¥34587.00
登录享折扣
0
填写数量
显示货期
(装锁)TGW45-2000/3P 1250A 抽屉水平 AC220V 无欠压 六组转换触头
2000A 80KA M 1250A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉，L型垂直转接排 辅助触头6C/O
¥17931.00
登录享折扣
0
填写数量
显示货期
(装锁)TGW45-2000/3P 1250A 抽屉水平 L型 AC220V 无欠压
2000A 80KA L 1250A 3P 抽屉式 上下水平后接线 LSIG 电流 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 -
¥17699.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 1250A 抽屉水平 3H型 AC220V 欠压延时3S(3P+N)T型 外接中性极互感器
2000A 80KA 3H 1250A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，功率，频率，电能 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器220VAC3S，3P+N互感器（T型）
¥20564.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 1600A 抽屉水平 3H型 AC220V 欠压延时3S 配相间隔板(3P+N)T型 外接中性极互感器
2000A 80KA 3H 1600A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，功率，频率，电能 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器220VAC3S，3P+N互感器（T型），相间隔板
¥20976.00
登录享折扣
0
填写数量
显示货期
(装锁)TGW45-2000H/3P 800A 抽屉垂直 AC220V 无欠压(3P+N)T型 外接中性极互感器(互感器孔径：81*20)(L型垂直转接排)
2000A 90KA M 800A 3P 抽屉式 上下垂直后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 3P+N互感器（T型）
¥21001.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 1250A 抽屉水平 3H型 AC220V 带检有压合闸功能 带漏电保护功能 外接零序互感器 IR1=0.8IN
2000A 80KA 3H 1250A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，功率，频率，电能 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，欠电压脱扣器220VAC，门框，接线螺钉，L型垂直转接排 -
¥30567.00
登录享折扣
0
填写数量
显示货期
(装锁)TGW45-2000/3P 1250A 抽屉水平 AC220V 无欠压(3P+N)T型 外接中性极互感器
2000A 80KA M 1250A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉，L型垂直转接排 3P+N互感器（T型）
¥18392.00
登录享折扣
0
填写数量
显示货期
(装锁)TGW45-2000/3P 1250A 抽屉水平 AC220V 无欠压 (3P+N)T型外接中性互感器
2000A 80KA M 1250A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉，L型垂直转接排 3P+N互感器（T型）
¥18392.00
登录享折扣
0
填写数量
显示货期
TGW45-框架断路器 基本信息 壳架等级额定电流 1000 2000/2000H 3200/3200H 4000/4000H 6300 额定工作电流 In(A) 200/250/300/350/400/500/630/700/800/1000 200/250/400/500/630/800/1000/1250/1600/1900/2000 2000/2500/2900/3150/3200 4000 4000/4900/5000/5900/6300 极数 3P/4P 3P/4P 3P/4P 3P 3P/4P 频率(Hz) 50 50 50 50 50 额定工作电压 Ue(V) 400/690 400/690 400/690 400/690 400/690 额定绝缘电压 Ui(V) 1000 1000 1000 1000 1000 额定冲击耐受电压 Uimp(kV) 12 12 12 12 12 壳架等级额定电流 1000 2000/2000H 3200/3200H 4000/4000H 6300 N极最大持续电流 In(A) 100%In 100%In 100%In / 50%In 固有分断时间(ms) 20~32 20~32 20~32 20~32 20~32 分断能力级别 空(常规) 空(常规)/H 空(常规)/H 空(常规) 空(常规) 壳架等级额定电流 1000 2000/2000H 3200/3200H 4000/4000H 6300 N 极最大持续电流 In（A） 100%In 100%In 100%In / 50%In 固有分断时间（ms） 20~32 20~32 20~32 20~32 20~32 额定极限短路分断能力 Icu(kA) AC400V 42 80/90 100/100 100/100 120 AC690V 25 50/65 65/65 65/65 75 额定运行短路分断能力 Ics(kA) AC400V 30 80/90 80/100 80/100 100 AC690V 20 40/65 50/65 50/65 65 额定短时耐受电流 Icw/1s(kA) AC400V 30 55/65 80/80 80/80 100 AC690V 20 40/50 50/65 50/65 65 额定短时耐受电流 Icw/0.5s(kA) AC400V / -/75 -/100 -/100 / AC690V / -/65 -/70 -/70 / 使用寿命 机械 免维护15000 免维护15000 免维护10000 免维护10000 免维护5000 有维护30000 有维护30000 有维护20000 有维护20000 有维护10000 电气 免维护8000 免维护8000 免维护6000 免维护6000 免维护1500 飞弧距离(mm) 0 0 0 0 0 安装方式 固定式、抽屉式 固定式、抽屉式 固定式、抽屉式 固定式、抽屉式 抽屉式 接线方式 水平、垂直 水平、垂直 水平、垂直 水平 水平 控制器类型 2M/2H L/M/2M/2H/3M/3H
