图片仅供参考，不作为选型购买的依据。

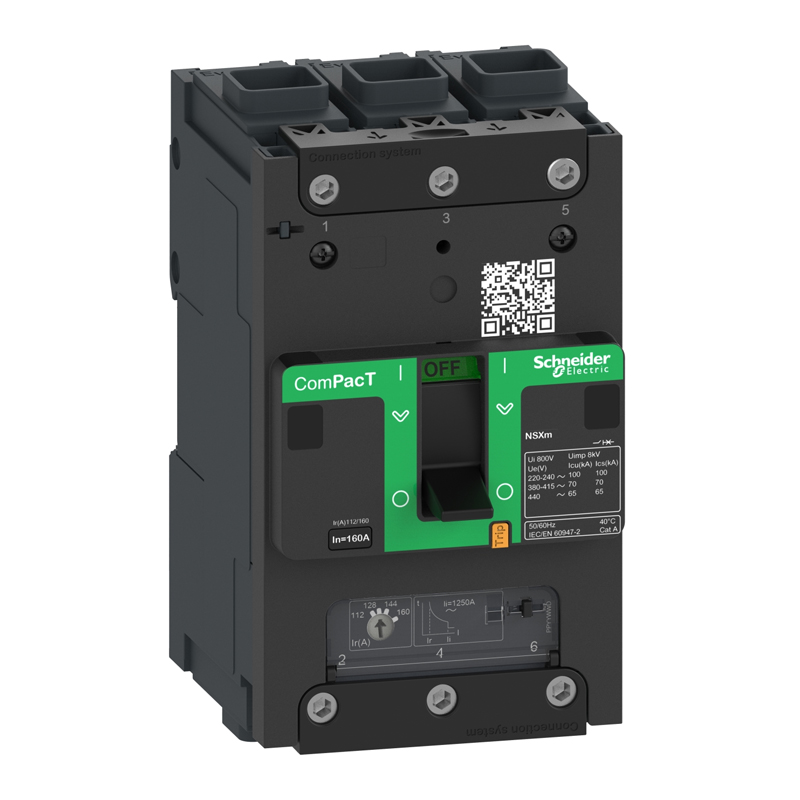

施耐德 NSXm（新款） 塑壳断路器

收藏商品

产品型号：NSX160M N TM160D 3P 固定式 EVERLINK连接器

订货号：C12N3TM160LZ

折扣价： 登录享折扣

品牌系列： 施耐德 NSXm（新款）

面价：¥1515.09

重量：

保护功能： LI

保护类型： 配电保护

分断能力： 50KA

壳架电流： 160A

安装方式： 固定式

接线方式： 板前接线

操作方式： 手动

极数： 3P

脱扣单元： TMD

脱扣器额定电流： 160A

脱扣形式： 热磁式

附件： EVERLINK连接器

额定电压： 380/415VAC

库存：0

以下是施耐德 NSXm（新款） 塑壳断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

NSX100M F TM80D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM080BZ

板前接线 接线片/母排连接器 配电保护 LI 100A 80A 手动 36KA TMD 380/415VAC 4P 热磁式 固定式

¥1180.92

登录享折扣

0

填写数量

显示货期

NSX160M N MA115 3P3D

C12N3MA115BZ

电磁式 电动机保护 接线片/母排连接器 50KA 手动 115A 380/415VAC I 160A MA 3P 板前接线 固定式

¥853.64

登录享折扣

0

填写数量

显示货期

NSX100M F TM25D 3P 固定式 接线片/母排连接器(板前接线)

C11F3TM025BZ

36KA 手动 LI 100A TMD 固定式 3P 380/415VAC 25A 热磁式 配电保护 板前接线 接线片/母排连接器

¥852.61

登录享折扣

0

填写数量

显示货期

NSX100M F TM63D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM063BZ

380/415VAC 手动 4P 63A 36KA 接线片/母排连接器 LI 板前接线 配电保护 热磁式 固定式 100A TMD

¥1180.92

登录享折扣

0

填写数量

显示货期

NSX100M F TM50D 3P 固定式 EVERLINK连接器

C11F3TM050LZ

3P 板前接线 手动 固定式 50A 热磁式 380/415VAC 100A 36KA TMD EVERLINK连接器 配电保护 LI

¥852.61

登录享折扣

0

填写数量

显示货期

NSX160M F TM160D 3P 固定式 EVERLINK连接器

C12F3TM160LZ

36KA 160A 手动 160A TMD 板前接线 EVERLINK连接器 热磁式 配电保护 3P 380/415VAC LI 固定式

¥1445.52

登录享折扣

0

填写数量

显示货期

NSX160M H TM125D 3P 固定式 EVERLINK连接器

C12H3TM125LZ

3P EVERLINK连接器 热磁式 板前接线 TMD 70KA 配电保护 160A 125A 固定式 380/415VAC LI 手动

¥1431.00

登录享折扣

0

填写数量

显示货期

NSX100M F TM40D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM040BZ

100A 热磁式 TMD 配电保护 接线片/母排连接器 4P 36KA 手动 40A 固定式 板前接线 LI 380/415VAC

¥1180.92

登录享折扣

0

填写数量

显示货期

NSX100M F TM50D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM050BZ

50A LI 380/415VAC 板前接线 手动 4P 36KA 配电保护 固定式 热磁式 TMD 接线片/母排连接器 100A

¥1180.92

登录享折扣

0

填写数量

显示货期

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750542647786

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750542647815

  • NSXm（新款）-塑壳断路器
    特性
    额定电压 额定绝緣电压（V） Ui 800
    ELCB 额定绝緣电压[1]（（V） Ui 500
    额定冲击耐压（kV） Uimp 8
    额定工作电压（V） Ue AC50/60Hz 690
    ELCB 额定工作电压[1]（V） Ue AC50/60Hz 440
    适用于隔离 IEC/EN 60947-2 是
    应用类别 A
    污染等级 IEC 60664-1 3
    控制 手动 通过拨动手柄 ●
    通过直接或延伸旋转手柄 ●
    通过侧面旋转手柄 ●
    型号 固定 ●
    [1] ELCB：一体式电子漏电保护断路器（MicroLogic 4.1）
    NSXm（新款）-塑壳断路器
    断路器 NSX100m NSX160m
    分断等级 E B F N H S E B F N H S
    极限分断能力（kA rms） lcu AC 50/60Hz 220/240V 25 50 85 90 100 120 25 50 85 90 100 120
    380/415V 16 25 36 50 70 100 16 25 36 50 70 100
    440V 10 20 35 50 65 70 10 20 35 50 65 70
    使用分断能力 （kA rms） lcs AC 50/60Hz 220/240V 25 50 85 90 100 120 25 50 85 90 100 120
    380/415V 16 25 36 50 70 100 16 25 36 50 70 100
    440V 10 20 30 50 65 70 10 20 30 50 65 70
    寿命（C-O周期） 机械 20000
    电气 440V In/2 20000
    In 10000
    690V In/2 10000
    In 5000
    保护和测量
    短路保护 磁保护 ● ● ● ●
    过载/短路保护 热磁 ● ●
    带接地漏电保护的电子脱扣单元（ELCB） ● ●
    选项 开关状态/控制 ● ●
    对于 ELCB [1]：报警与脱扣区分 ● ●
    安装/连接
    尺寸和重量
    尺寸 （mm）
    WxHxD    		 3P 81x137x80
    4P 108x137x80
    ELCB[1] 108x144x80
    MA 81×155×103
    重量 （kg） 3P 1.06
    4P 1.42
    ELCB[1] 1.63
    MA 1.06
    连接
    极间距 （mm） 标准 27
    带端子扩展器 35
    用于EverLink接线的铜或铝[2]电缆 截面积（mm2） 硬线 95
    软线 70
    用于接线片的铜或铝电缆 截面积（mm2） 硬线 120
    软线 95
    电源转换系统
    连锁系统 ●
    [1] ELCB：一体式电子漏电保护断路器（MicroLogic 4.1）
    [2] 铝：最大的电流100A

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器型号说明.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750542647786

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器尺寸图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750542647786
