首页 中低压配电 塑壳断路器 塑壳断路器 施耐德 NSXm（新款） 塑壳断路器
  1. 1
  2. 2
  3. 3
图片仅供参考，不作为选型购买的依据。

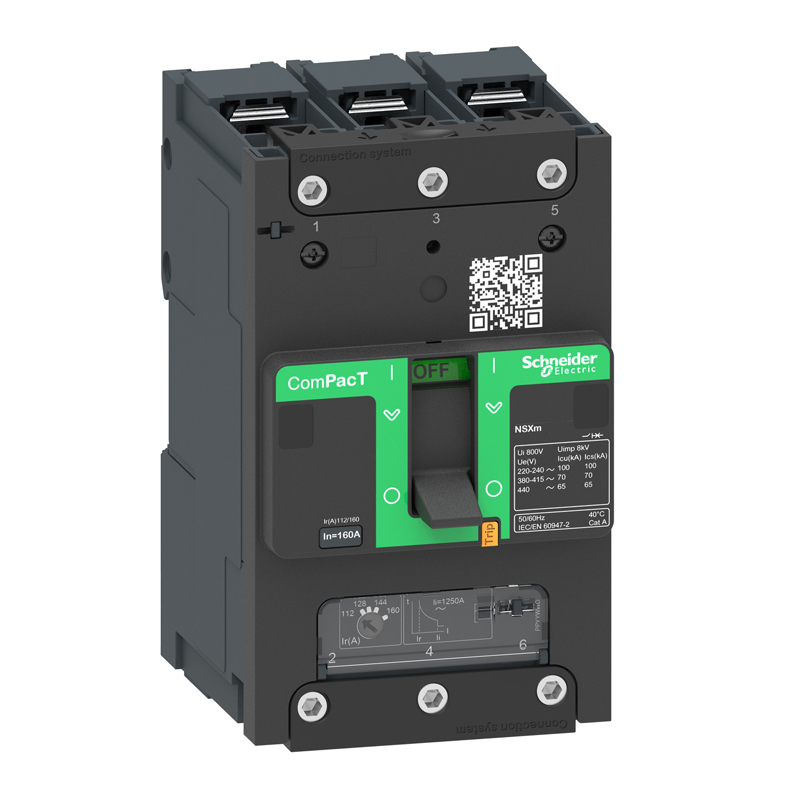

施耐德 NSXm（新款） 塑壳断路器

收藏商品

产品型号：NSX100M E TM100D 3P 固定式 接线片/母排连接器(板前接线)

订货号：C11E3TM100BZ

折扣价： 登录享折扣

品牌系列： 施耐德 NSXm（新款）

面价：¥737.00

重量：

保护功能： LI

保护类型： 配电保护

分断能力： 16KA

壳架电流： 100A

安装方式： 固定式

接线方式： 板前接线

操作方式： 手动

极数： 3P

脱扣单元： TMD

脱扣器额定电流： 100A

脱扣形式： 热磁式

附件： 接线片/母排连接器

额定电压： 380/415VAC

库存：0

以下是施耐德 NSXm（新款） 塑壳断路器其他型号

共种型号

型号 | 订货号

面价

折扣价

库存

货期

数量

NSX100M F TM80D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM080BZ

热磁式 手动 接线片/母排连接器 LI 4P TMD 固定式 100A 板前接线 配电保护 380/415VAC 80A 36KA

¥1180.92

登录享折扣

0

填写数量

显示货期

NSX160M N MA115 3P3D

C12N3MA115BZ

3P 板前接线 接线片/母排连接器 380/415VAC 固定式 MA 手动 115A 160A 电动机保护 I 电磁式 50KA

¥853.64

登录享折扣

0

填写数量

显示货期

NSX100M F TM50D 3P 固定式 EVERLINK连接器

C11F3TM050LZ

固定式 配电保护 380/415VAC 热磁式 50A 100A 手动 36KA EVERLINK连接器 LI TMD 板前接线 3P

¥852.61

登录享折扣

0

填写数量

显示货期

NSX160M F TM160D 3P 固定式 EVERLINK连接器

C12F3TM160LZ

36KA 板前接线 380/415VAC 160A 固定式 热磁式 LI 手动 配电保护 EVERLINK连接器 TMD 3P 160A

¥1445.52

登录享折扣

0

填写数量

显示货期

NSX160M H TM125D 3P 固定式 EVERLINK连接器

C12H3TM125LZ

125A LI 3P 板前接线 热磁式 EVERLINK连接器 TMD 手动 160A 380/415VAC 配电保护 70KA 固定式

¥1431.00

登录享折扣

0

填写数量

显示货期

NSX100M F TM40D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM040BZ

380/415VAC 接线片/母排连接器 LI 配电保护 40A 4P 36KA 热磁式 板前接线 手动 固定式 TMD 100A

¥1180.92

登录享折扣

0

填写数量

显示货期

NSX100M F TM50D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM050BZ

配电保护 380/415VAC 板前接线 固定式 4P 热磁式 50A LI 36KA 100A 手动 接线片/母排连接器 TMD

¥1180.92

登录享折扣

0

填写数量

显示货期

NSX100M F TM25D 3P 固定式 接线片/母排连接器(板前接线)

C11F3TM025BZ

接线片/母排连接器 100A LI 手动 热磁式 配电保护 25A 380/415VAC 3P 板前接线 固定式 36KA TMD

¥852.61

登录享折扣

0

填写数量

显示货期

NSX100M F TM63D 4P3D 固定式 接线片/母排连接器(板前接线)

C11F6TM063BZ

接线片/母排连接器 63A 100A 热磁式 LI 板前接线 4P 380/415VAC TMD 36KA 手动 固定式 配电保护

¥1180.92

登录享折扣

0

填写数量

显示货期

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器全家福.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750776897428

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器系列概述.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750776897463

  • NSXm（新款）-塑壳断路器
    特性
    额定电压 额定绝緣电压（V） Ui 800
    ELCB 额定绝緣电压[1]（（V） Ui 500
    额定冲击耐压（kV） Uimp 8
    额定工作电压（V） Ue AC50/60Hz 690
    ELCB 额定工作电压[1]（V） Ue AC50/60Hz 440
    适用于隔离 IEC/EN 60947-2 是
    应用类别 A
    污染等级 IEC 60664-1 3
    控制 手动 通过拨动手柄 ●
    通过直接或延伸旋转手柄 ●
    通过侧面旋转手柄 ●
    型号 固定 ●
    [1] ELCB：一体式电子漏电保护断路器（MicroLogic 4.1）
    NSXm（新款）-塑壳断路器
    断路器 NSX100m NSX160m
    分断等级 E B F N H S E B F N H S
    极限分断能力（kA rms） lcu AC 50/60Hz 220/240V 25 50 85 90 100 120 25 50 85 90 100 120
    380/415V 16 25 36 50 70 100 16 25 36 50 70 100
    440V 10 20 35 50 65 70 10 20 35 50 65 70
    使用分断能力 （kA rms） lcs AC 50/60Hz 220/240V 25 50 85 90 100 120 25 50 85 90 100 120
    380/415V 16 25 36 50 70 100 16 25 36 50 70 100
    440V 10 20 30 50 65 70 10 20 30 50 65 70
    寿命（C-O周期） 机械 20000
    电气 440V In/2 20000
    In 10000
    690V In/2 10000
    In 5000
    保护和测量
    短路保护 磁保护 ● ● ● ●
    过载/短路保护 热磁 ● ●
    带接地漏电保护的电子脱扣单元（ELCB） ● ●
    选项 开关状态/控制 ● ●
    对于 ELCB [1]：报警与脱扣区分 ● ●
    安装/连接
    尺寸和重量
    尺寸 （mm）
    WxHxD    		 3P 81x137x80
    4P 108x137x80
    ELCB[1] 108x144x80
    MA 81×155×103
    重量 （kg） 3P 1.06
    4P 1.42
    ELCB[1] 1.63
    MA 1.06
    连接
    极间距 （mm） 标准 27
    带端子扩展器 35
    用于EverLink接线的铜或铝[2]电缆 截面积（mm2） 硬线 95
    软线 70
    用于接线片的铜或铝电缆 截面积（mm2） 硬线 120
    软线 95
    电源转换系统
    连锁系统 ●
    [1] ELCB：一体式电子漏电保护断路器（MicroLogic 4.1）
    [2] 铝：最大的电流100A

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器型号说明.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750776897428

  • https://zydmall-product-images.oss-cn-shenzhen.aliyuncs.com/product/image/施耐德/中低压配电/塑壳断路器/塑壳断路器/施耐德_中低压配电_塑壳断路器_塑壳断路器_NSXm（新款）/产品详情介绍/NSXm（新款）塑壳断路器尺寸图.jpg?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,color_eeecec,shadow_10,t_100,g_center,x_1,y_10,rotate_320,text_emtoeTM2NS5jb20=,size_50&random=1750776897428
