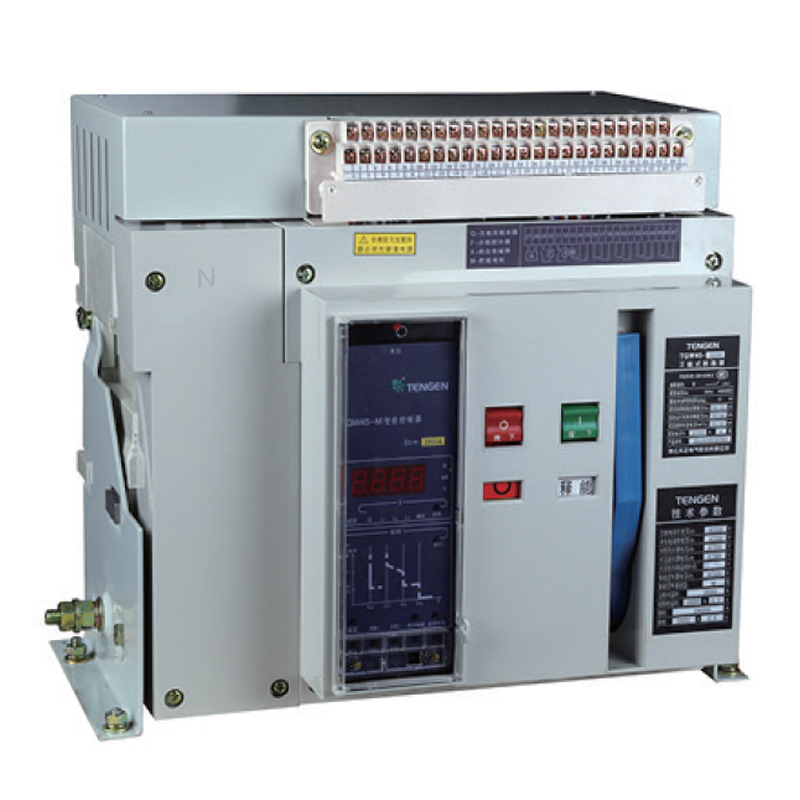

天正电气 TGW45 框架断路器
产品型号：TGW45-3200/3P 2500A 抽屉水平 AC220V 欠压延时0.5S(长排)
订货号：330010300915
框架电流： 3200A
分断能力： 100KA
脱扣单元： M
脱扣器额定电流： 2500A
极数： 3P
安装方式： 抽屉式
接线方式： 上下水平后接线
保护功能： LSIG
测量显示功能： 电流，电压，频率
额定电压： 400VAC
已配置附件： 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉，长排
必选配附件（请另购）： 欠电压延时脱扣器220VAC0.5S
库存：0
以下是天正电气 TGW45 框架断路器其他型号
型号 | 订货号
面价
折扣价
库存
货期
数量
TGW45-1000/3P 1000A 抽屉水平 AC380V 欠压延时3S
1000A 42KA M 1000A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，门框，接线螺钉，相间隔板 欠电压延时脱扣器380VAC3S
¥19475.00
登录享折扣
0
填写数量
显示货期
TGW45-1000/3P 800A 固定水平 AC380V 欠压延时3S
1000A 42KA M 800A 3P 固定式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，门框，接线螺钉，相间隔板 欠电压延时脱扣器380VAC3S
¥16120.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 1000A 抽屉水平 AC380V 欠压延时3S
2000A 80KA M 1000A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器380VAC3S
¥19521.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 1600A 抽屉水平 AC220V 配相间隔板 独立四开四闭辅助
2000A 80KA M 1600A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，欠电压脱扣器220VAC，门框，接线螺钉 独立辅助触头4NO+4NC，相间隔板
¥19923.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 1600A 抽屉水平 AC220V 欠压延时3S
2000A 80KA M 1600A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器220VAC3S
¥20691.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 1600A 抽屉水平 L型 AC380V 欠压延时3S
2000A 80KA L 1600A 3P 抽屉式 上下水平后接线 LSIG 电流 400VAC 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器380VAC3S
¥20691.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 2000A 抽屉水平 AC380V 欠压延时0.5S
2000A 80KA M 2000A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器380VAC0.5S
¥25942.00
登录享折扣
0
填写数量
显示货期
配件TGW45-2000/3P 2000A 抽屉座配二次接线端子
2000A 80KA M 2000A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，欠电压脱扣器220VAC，门框，接线螺钉 抽屉座
¥7525.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/3P 630A 抽屉水平 DC110V 无欠压 带抽屉三位置电气指示
2000A 80KA M 630A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈110VDC，合闸线圈110VDC，储能马达110VDC，辅助触头4NO+4NC，门框，接线螺钉 抽屉座三位置电气指示
¥17454.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 1000A 抽屉水平 AC220V 独立四开四闭辅助
2000A 80KA M 1000A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，欠电压脱扣器220VAC，门框，接线螺钉 独立辅助触头4NO+4NC
¥25227.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 1000A 抽屉水平 AC220V 配相间隔板 独立四开四闭辅助
2000A 80KA M 1000A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，欠电压脱扣器220VAC，门框，接线螺钉 独立辅助触头4NO+4NC，相间隔板
¥25227.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 1000A 抽屉水平 AC220V 欠压延时0.5S
2000A 80KA M 1000A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器220VAC0.5S
¥25995.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 1000A 抽屉水平 2H型 AC220V 无欠压 配相间隔板
2000A 80KA 2H 1000A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，功率，电能，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 相间隔板
¥25742.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 1250A 抽屉水平 AC220V 配相间隔板 独立四开四闭辅助
2000A 80KA M 1250A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，欠电压脱扣器220VAC，门框，接线螺钉 独立辅助触头4NO+4NC，相间隔板
¥25492.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 1250A 抽屉水平 AC220V 无欠压 独立四开四闭辅助
2000A 80KA M 1250A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，门框，接线螺钉 独立辅助触头4NO+4NC
¥25249.00
登录享折扣
0
填写数量
显示货期
TGW45-2000/4P 2000A 抽屉水平 AC220V 欠压延时3S 带按钮锁
2000A 80KA M 2000A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器220VAC3S，按钮锁
¥38541.00
登录享折扣
0
填写数量
显示货期
TGW45-2000H/3P 1000A 抽屉水平 2H型 AC380V 无欠压 配相间隔板
2000A 90KA 2H 1000A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，功率，电能，频率 400VAC 分闸线圈380VAC，合闸线圈380VAC，储能马达380VAC，辅助触头4NO+4NC，门框，接线螺钉 相间隔板
¥21119.00
登录享折扣
0
填写数量
显示货期
TGW45-2000H/4P 630A 抽屉水平 AC220V 欠压延时3S
2000A 90KA M 630A 4P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉 欠电压延时脱扣器220VAC3S
¥26144.00
登录享折扣
0
填写数量
显示货期
TGW45-3200/3P 2000A 抽屉水平 AC220V 欠压延时0.5S(长排)
3200A 100KA M 2000A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，辅助触头4NO+4NC，门框，接线螺钉，长排 欠电压延时脱扣器220VAC0.5S
¥34311.00
登录享折扣
0
填写数量
显示货期
TGW45-3200/3P 2500A 抽屉水平 2M型 AC220V 欠压AC380V 延时3S(3P+N)T型 外接中性极互感器 独立五开五闭辅助(长排)
3200A 100KA 2M 2500A 3P 抽屉式 上下水平后接线 LSIG 电流，电压，功率，电能，频率 400VAC 分闸线圈220VAC，合闸线圈220VAC，储能马达220VAC，门框，接线螺钉，长排 独立辅助触头5NO+5NC，欠电压延时脱扣器380VAC3S，3P+N互感器（T型）
¥35809.00
登录享折扣
0
填写数量
显示货期
TGW45-框架断路器 基本信息 壳架等级额定电流 1000 2000/2000H 3200/3200H 4000/4000H 6300 额定工作电流 In(A) 200/250/300/350/400/500/630/700/800/1000 200/250/400/500/630/800/1000/1250/1600/1900/2000 2000/2500/2900/3150/3200 4000 4000/4900/5000/5900/6300 极数 3P/4P 3P/4P 3P/4P 3P 3P/4P 频率(Hz) 50 50 50 50 50 额定工作电压 Ue(V) 400/690 400/690 400/690 400/690 400/690 额定绝缘电压 Ui(V) 1000 1000 1000 1000 1000 额定冲击耐受电压 Uimp(kV) 12 12 12 12 12 壳架等级额定电流 1000 2000/2000H 3200/3200H 4000/4000H 6300 N极最大持续电流 In(A) 100%In 100%In 100%In / 50%In 固有分断时间(ms) 20~32 20~32 20~32 20~32 20~32 分断能力级别 空(常规) 空(常规)/H 空(常规)/H 空(常规) 空(常规) 壳架等级额定电流 1000 2000/2000H 3200/3200H 4000/4000H 6300 N 极最大持续电流 In（A） 100%In 100%In 100%In / 50%In 固有分断时间（ms） 20~32 20~32 20~32 20~32 20~32 额定极限短路分断能力 Icu(kA) AC400V 42 80/90 100/100 100/100 120 AC690V 25 50/65 65/65 65/65 75 额定运行短路分断能力 Ics(kA) AC400V 30 80/90 80/100 80/100 100 AC690V 20 40/65 50/65 50/65 65 额定短时耐受电流 Icw/1s(kA) AC400V 30 55/65 80/80 80/80 100 AC690V 20 40/50 50/65 50/65 65 额定短时耐受电流 Icw/0.5s(kA) AC400V / -/75 -/100 -/100 / AC690V / -/65 -/70 -/70 / 使用寿命 机械 免维护15000 免维护15000 免维护10000 免维护10000 免维护5000 有维护30000 有维护30000 有维护20000 有维护20000 有维护10000 电气 免维护8000 免维护8000 免维护6000 免维护6000 免维护1500 飞弧距离(mm) 0 0 0 0 0 安装方式 固定式、抽屉式 固定式、抽屉式 固定式、抽屉式 固定式、抽屉式 抽屉式 接线方式 水平、垂直 水平、垂直 水平、垂直 水平 水平 控制器类型 2M/2H L/M/2M/2H/3M/3H
